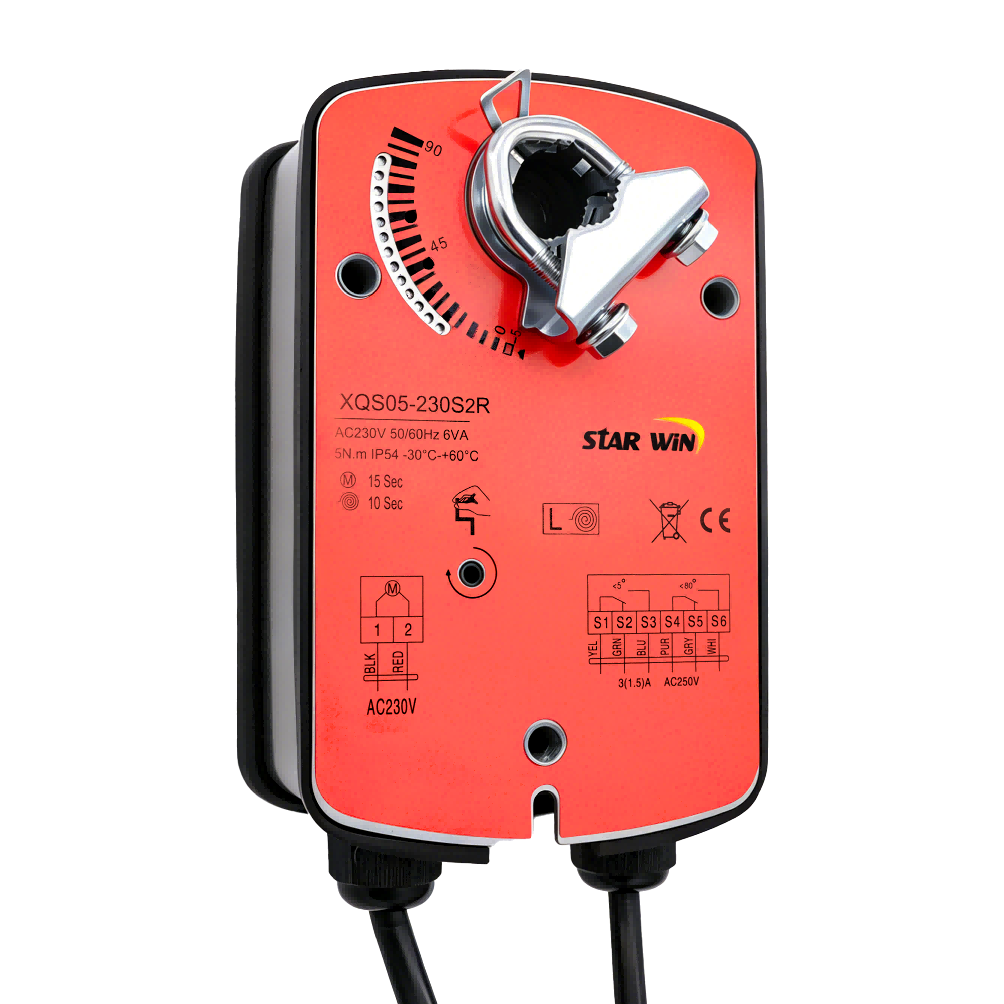

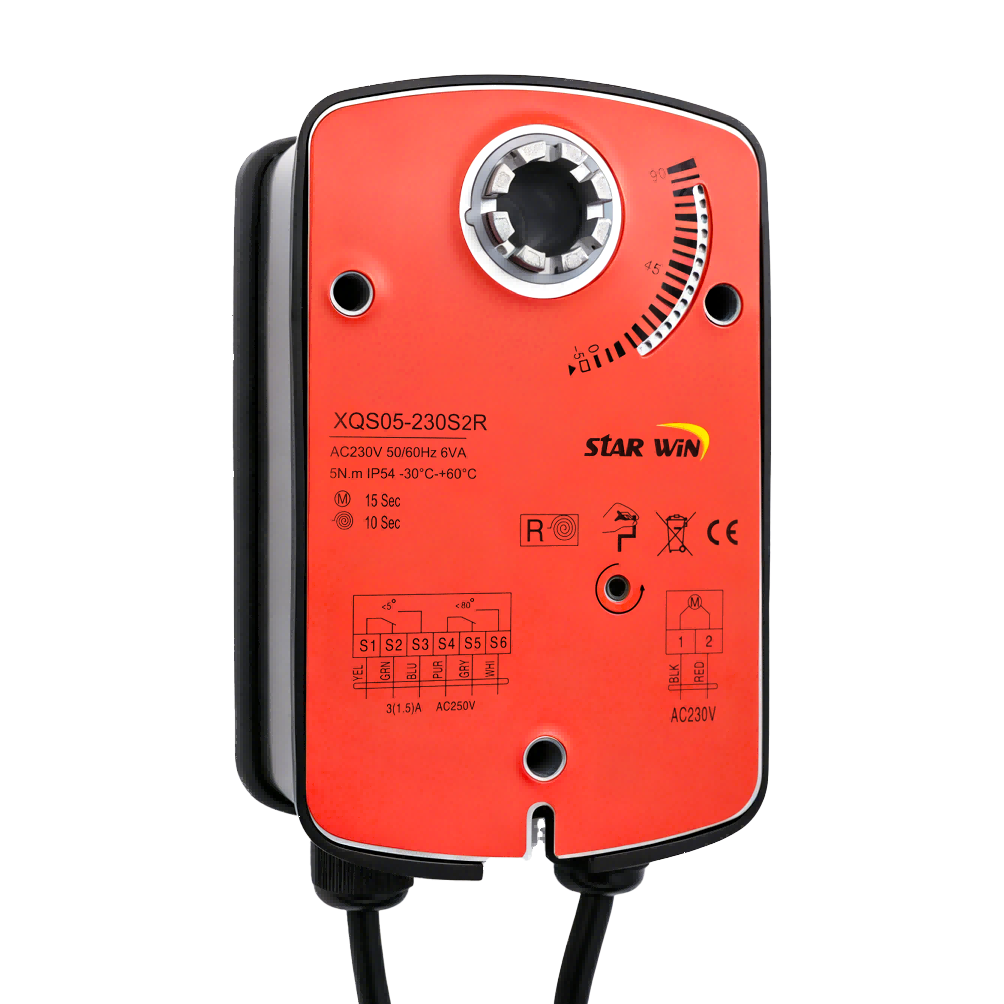

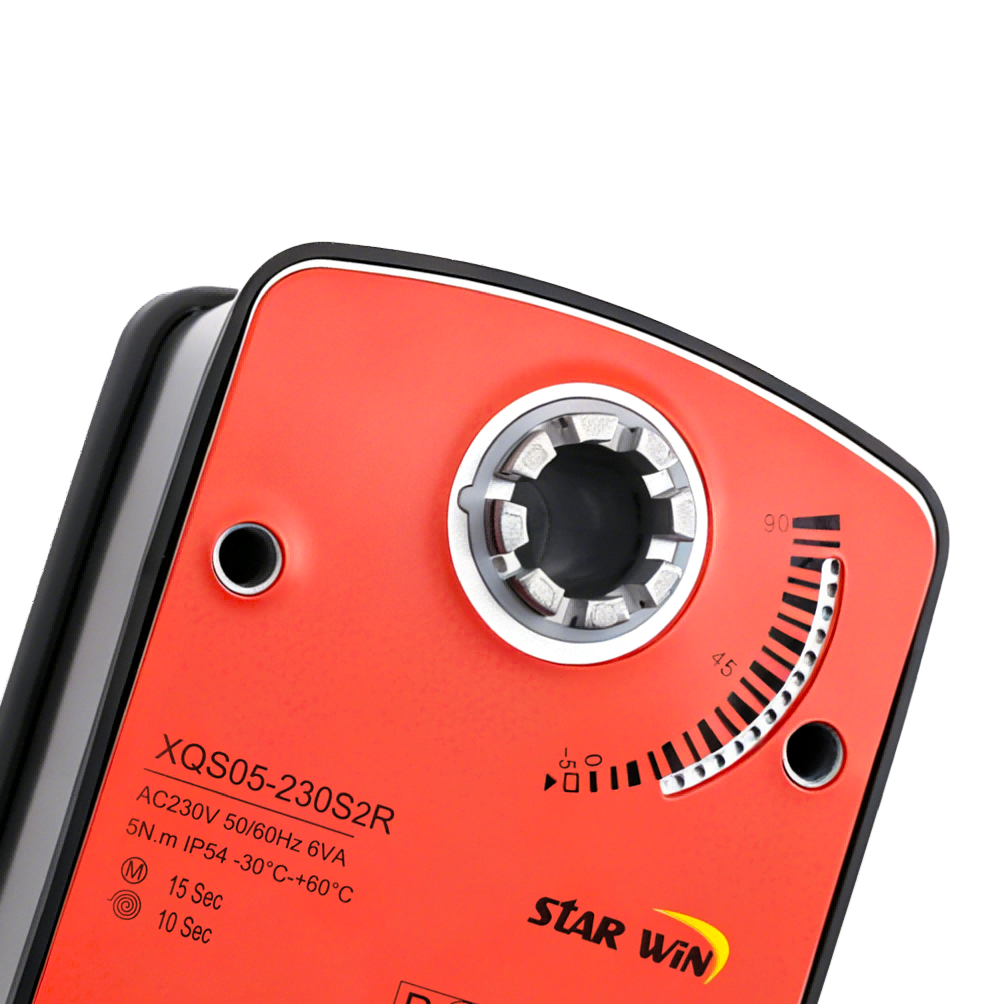

XQS05…S2R Приводы быстродействующих воздушных заслонок с пружинным возвратом дискретного типа
Приводы серии XQS с пружинным возвратом и ускоренным срабатыванием разработаны специально для систем отопления, вентиляции, кондиционирования и дымоудаления пожарной сигнализации, где требуется быстрое открытие и закрытие заслонок.
Описание
маркер
Основные характеристики оборудования
| Параметр | Значение |
| Выходной крутящий момент | 5 Н·м |
| Максимальная площадь обслуживаемой заслонки | 1,0 м² |
| Напряжение питания | Постоянное/переменное напряжение 24 В, переменное напряжение 110–230 В |
| Схема управления | Двухпроводное дискретное управление |
| Универсальный переходник под вал | Максимальный диаметр круглого вала Ø16 мм, ширина квадратного вала до 12 мм |
| Пружинный возврат | Встроенный механизм автоматического возврата заслонки, подходит для широкого спектра объектов |
| Дополнительное оснащение | Опционально устанавливается термостат на 72 °C |
Классификация модификаций
| Модель | Крутящий момент | Питание | Посадочный размер вала | Время поворота электродвигателем | Время возврата пружиной | Вспомогательные переключатели |
| XQS05-24S2RY | 5 Н·м | Постоянное/переменное 24 В | Ø6–16 мм | 15 с | 10 с | 2 комплекта SPDT |
| XQS05-24S2RF | 5 Н·м | Постоянное/переменное 24 В | 12×12 мм | 15 с | 10 с | 2 комплекта SPDT |
| XQS05-230S2RY | 5 Н·м | Переменное 110–230 В | Ø6–16 мм | 15 с | 10 с | 2 комплекта SPDT |
| XQS05-230S2RF | 5 Н·м | Переменное 110–230 В | 12×12 мм | 15 с | 10 с | 2 комплекта SPDT |
Габаритный чертеж привода
Полные технические данные
| Группа параметров | Показатель | XQS05-24S2RY(F) | XQS05-230S2RY(F) |
| Механические рабочие характеристики | Номинальное напряжение | Постоянное/переменное напряжение 24 В | Переменное напряжение 110–230 В, 50/60 Гц |
| Управляющий сигнал | Двухпроводное управление | Двухпроводное управление | |
| Потребляемая мощность | 9 Вт при работе, 2 Вт в режиме ожидания | 9 Вт при работе, 2 Вт в режиме ожидания | |
| Сечение подключаемых проводов | 0,5 мм² | 0,5 мм² | |
| Выходной крутящий момент | 5 Н·м | 5 Н·м | |
| Максимальная площадь заслонки | 1,0 м² | 1,0 м² | |
| Диапазон поворота | Максимум 95°, рабочий участок −5°…90° | Максимум 95°, рабочий участок −5°…90° | |
| Индикация положения | Механический указатель положения заслонки | Механический указатель положения заслонки | |
| Ручной привод | Предусмотрен конструкцией | Предусмотрен конструкцией | |
| Время работы мотора и возврата пружины | Двигатель: 15 с, возврат пружиной: 10 с | Двигатель: 15 с, возврат пружиной: 10 с | |
| Ресурс эксплуатации | 20 000 рабочих циклов | 20 000 рабочих циклов | |
| Максимальный уровень шума | Не более 40 дБ(А) при работе мотора, при срабатывании пружины до 55 дБ(А) | Не более 40 дБ(А) при работе мотора, при срабатывании пружины до 55 дБ(А) | |
| Класс защиты от поражения электрическим током | III | III | |
| Степень пыле- и водозащиты корпуса | IP54 | IP54 | |
| Условия эксплуатации | Рабочая температура | −30 … +50 °C | −30 … +50 °C |
| Температура хранения | −40 … +70 °C | −40 … +70 °C | |
| Допустимая влажность воздуха | До 95% относительной влажности без образования конденсата, соответствует стандарту EN 60730-1 | До 95% относительной влажности без образования конденсата, соответствует стандарту EN 60730-1 | |
| Габариты и масса | Универсальная соединительная муфта | Квадратный вал 5–12 мм, круглый вал Ø6–Ø16 мм | Квадратный вал 5–12 мм, круглый вал Ø6–Ø16 мм |
| Масса устройства | 1,8 кг | 1,8 кг |
Сопутствующие изделия
Часто задаваемые вопросы
Вопрос: Вы торговая компания или производитель? Ответ: Мы являемся производителем (заводом).
Вопрос: Какой срок поставки вашей продукции? Ответ: При наличии товара на складе срок поставки составляет, как правило, 3–7 рабочих дней. Если продукции нет в наличии, срок составляет 15–30 дней в зависимости от объема заказа.
Вопрос: Предусмотрена ли гарантия на ваши изделия? Ответ: На всю продукцию предоставляется трехлетний гарантийный срок.
