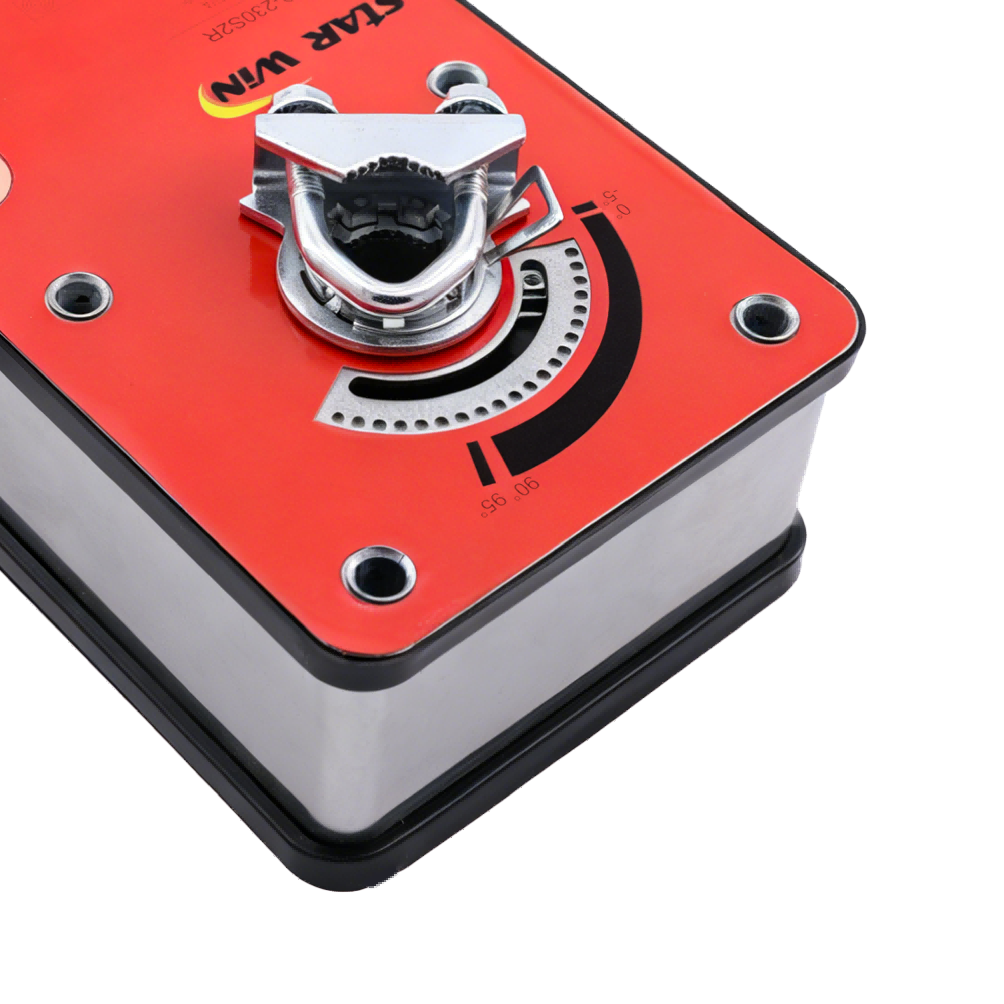

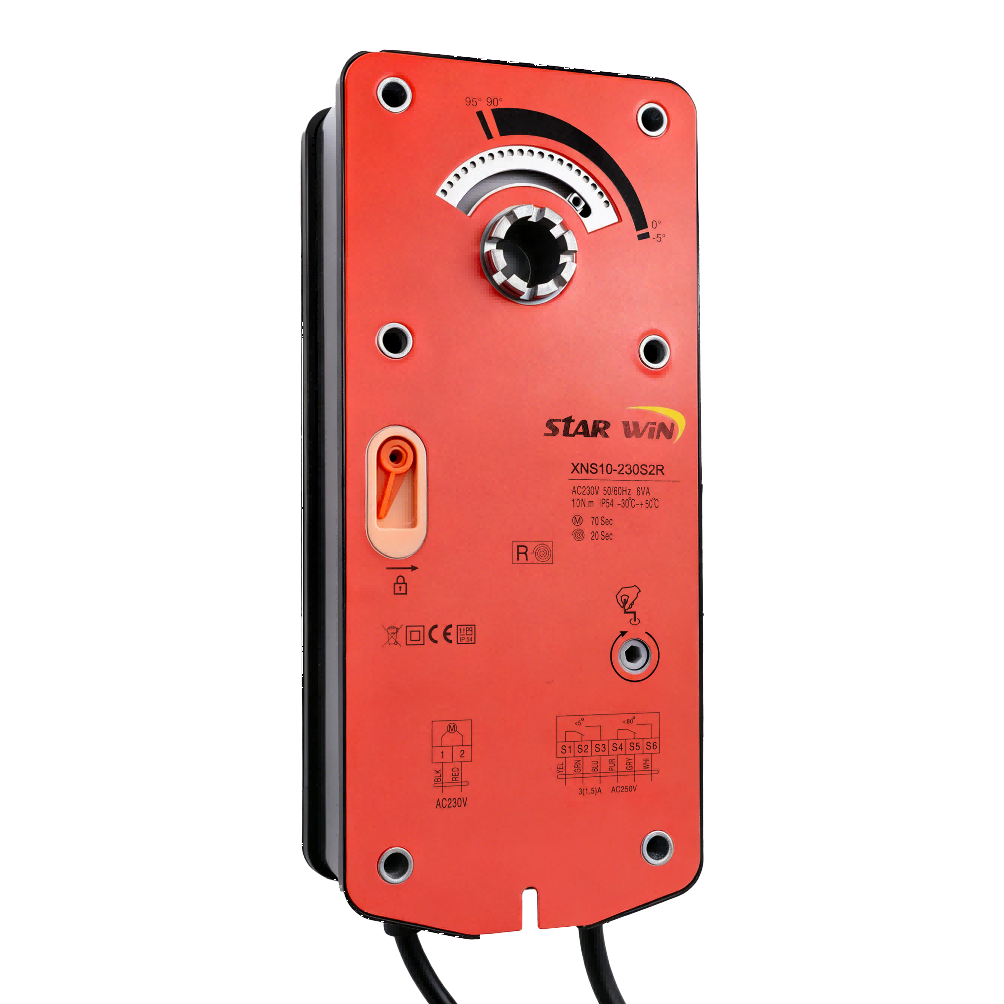

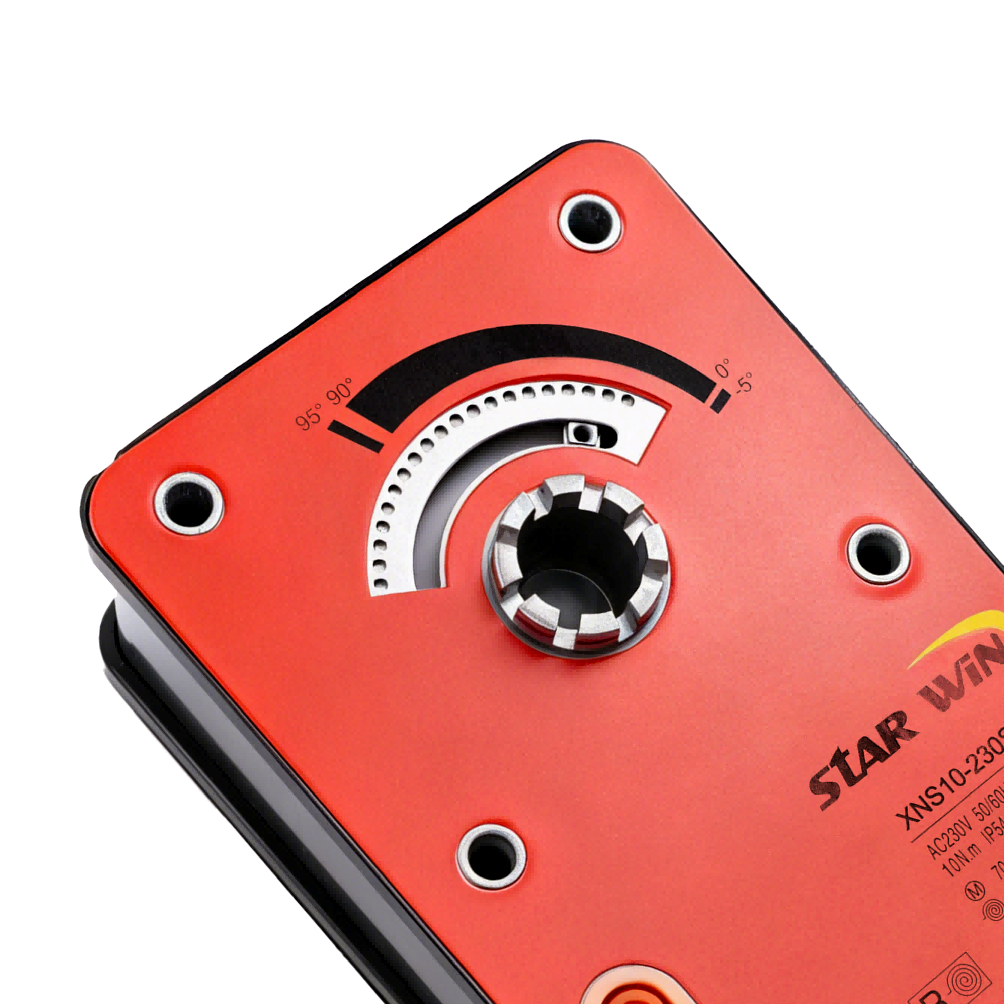

XNS10…S2R Приводы воздушных заслонок с пружинным возвратом дискретного управления
Приводы серии XNS с пружинным возвратом предназначены для монтажа в системах отопления, вентиляции и кондиционирования (ОВК), а также систем дымоудаления противопожарной сигнализации. Механизм ручного поворота оснащён зубчатой передачей, благодаря которой ручное прокручивание заслонки выполняется с малым усилием.
Описание
маркер
Основные технические характеристики
| Параметр | Значение |
| Выходной крутящий момент | 10 Н·м |
| Максимальная площадь воздушной заслонки | 2 м² |
| Напряжение питания | Постоянное/переменное напряжение 24 В, переменное напряжение 110–230 В |
| Схема управления | Двухпроводное дискретное управление |
| Универсальный переходник под вал | Максимальный диаметр круглого вала Ø16 мм; максимальная ширина квадратного вала 12 мм |
| Механизм пружинного возврата | Встроенная возвратная пружина, подходит для широкого перечня объектов |
| Дополнительное оснащение | Опционально устанавливается термостат на 72 °C |
Классификация модификаций
| Модель | Крутящий момент | Напряжение питания | Посадочный размер вала | Время поворота двигателем | Время возврата пружиной | Вспомогательные переключатели |
| XNS10-24S2RY | 10 Н·м | Постоянное/переменное 24 В | Ø6–16 мм | 70 с | 20 с | 2 комплекта SPDT |
| XNS10-24S2RF | 10 Н·м | Постоянное/переменное 24 В | 12×12 мм | 70 с | 20 с | 2 комплекта SPDT |
| XNS10-230S2RY | 10 Н·м | Переменное 110–230 В | Ø6–16 мм | 70 с | 20 с | 2 комплекта SPDT |
| XNS10-230S2RF | 10 Н·м | Переменное 110–230 В | 12×12 мм | 70 с | 20 с | 2 комплекта SPDT |
Габаритный чертеж привода
Полные технические данные
| Группа параметров | Показатель | XNS10-24S2RY(F) | XNS10-230S2RY(F) |
| Механические рабочие параметры | Номинальное напряжение | Постоянное/переменное напряжение 24 В | Переменное напряжение 110–230 В, 50/60 Гц |
| Управляющий сигнал | Двухпроводное управление | Двухпроводное управление | |
| Потребляемая мощность | 6 Вт при работе, 2 Вт в режиме ожидания | 6 Вт при работе, 2 Вт в режиме ожидания | |
| Сечение подключаемых кабелей | 0,5 мм² | 0,5 мм² | |
| Выходной крутящий момент | 10 Н·м | 10 Н·м | |
| Максимальная площадь заслонки | 2 м² | 2 м² | |
| Диапазон поворота | Макс. 95°, рабочий интервал −5°…90° | Макс. 95°, рабочий интервал −5°…90° | |
| Индикация положения | Механический указатель положения заслонки | Механический указатель положения заслонки | |
| Ручной привод | Предусмотрен конструкцией | Предусмотрен конструкцией | |
| Время работы мотора и возврата пружины | Двигатель: 70 с, возврат пружиной: 20 с | Двигатель: 70 с, возврат пружиной: 20 с | |
| Ресурс эксплуатации | 50 000 рабочих циклов | 50 000 рабочих циклов | |
| Максимальный уровень шума | Не более 30 дБ(А) при работе двигателя; при срабатывании пружины до 45 дБ(А) | Не более 30 дБ(А) при работе двигателя; при срабатывании пружины до 45 дБ(А) | |
| Класс защиты от поражения электрическим током | III | III | |
| Степень пыле- и водозащиты | IP54 | IP54 | |
| Условия эксплуатации | Рабочая температура | −30 … +50 °C | −30 … +50 °C |
| Температура хранения | −40 … +70 °C | −40 … +70 °C | |
| Допустимая влажность воздуха | До 95% относительной влажности без образования конденсата (стандарт EN 60730-1) | До 95% относительной влажности без образования конденсата (стандарт EN 60730-1) | |
| Габариты и масса | Универсальная соединительная муфта | Квадратный вал 5–12 мм, круглый вал Ø6–Ø16 мм | Квадратный вал 5–12 мм, круглый вал Ø6–Ø16 мм |
| Масса устройства | 2,5 кг | 2,5 кг |
Сопутствующие изделия
Часто задаваемые вопросы
Вопрос: Вы торговая компания или производитель? Ответ: Мы являемся производителем (заводом).
Вопрос: Какой срок поставки вашей продукции? Ответ: При наличии товара на складе срок поставки составляет, как правило, 3–7 рабочих дней. Если продукции нет в наличии, срок составляет 15–30 дней в зависимости от объема заказа.
Вопрос: Предусмотрена ли гарантия на ваши изделия? Ответ: На всю продукцию предоставляется трехлетний гарантийный срок.
связаться с нами
Сопутствующие популярные продукты
XNM10…S2R Приводы воздушных заслонок с пружинным возвратом аналогового типа
Приводы серии XNM с пружинным возвратом предназначены для систем вентиляции, кондиционирования и дымоудаления пожарной сигнализации. Устройство оснащено DIP-переключателем для плавной регулировки выходного напряжения. Совмещение ручного поворота и самоблокирующего механизма значительно упрощает эксплуатацию заслонки.
XNM15…S2R Приводы воздушных заслонок с пружинным возвратом аналогового типа
Приводы серии XNM с пружинным возвратом аналогового управления разработаны для систем отопления, вентиляции, кондиционирования и дымоудаления пожарной сигнализации. Устройство оснащено DIP-переключателем для плавной регулировки выходного напряжения. Комбинация ручного поворота и самоблокирующего механизма упрощает работу с заслонкой.
XNS15…S2R Приводы воздушных заслонок с пружинным возвратом дискретного типа
Приводы серии XNS с пружинным возвратом предназначены для систем отопления, вентиляции и кондиционирования воздуха (ОВКВ), а также систем дымоудаления пожарной сигнализации. Механизм ручного поворота оснащён зубчатой передачей, благодаря которой ручное прокручивание заслонки производится с малым усилием.
XNF10/15…S2 Приводы воздушных заслонок переключательного типа без пружинного возврата
Приводы серии XNF без пружинного возврата с дискретным управлением созданы специально для систем отопления, вентиляции и кондиционирования воздуха (ОВКВ). Механизм ручного поворота оснащён самоблокирующим устройством, что значительно упрощает работу с приводом.
XNM05…S2R Приводы воздушных заслонок с пружинным возвратом аналогового типа
Приводы серии XNM с пружинным возвратом аналогового управления разработаны для систем отопления, вентиляции, кондиционирования воздуха и дымоудаления пожарной сигнализации. Устройство оснащено переключателем DIP для регулировки плавного выходного напряжения. Комбинация ручного поворота и самоблокирующего механизма упрощает эксплуатацию оборудования.
XNS03…S2R Приводы воздушных заслонок с пружинным возвратом дискретного типа
Приводы серии XNS с пружинным возвратом дискретного управления разработаны для систем отопления, вентиляции, кондиционирования воздуха (ОВКВ), а также систем дымоудаления пожарной сигнализации. Механизм ручного поворота оснащён зубчатой передачей, благодаря которой ручное прокручивание заслонки выполняется с минимальным усилием.
XQS05…S2R Приводы быстродействующих воздушных заслонок с пружинным возвратом дискретного типа
Приводы серии XQS с пружинным возвратом и ускоренным срабатыванием разработаны специально для систем отопления, вентиляции, кондиционирования и дымоудаления пожарной сигнализации, где требуется быстрое открытие и закрытие заслонок.

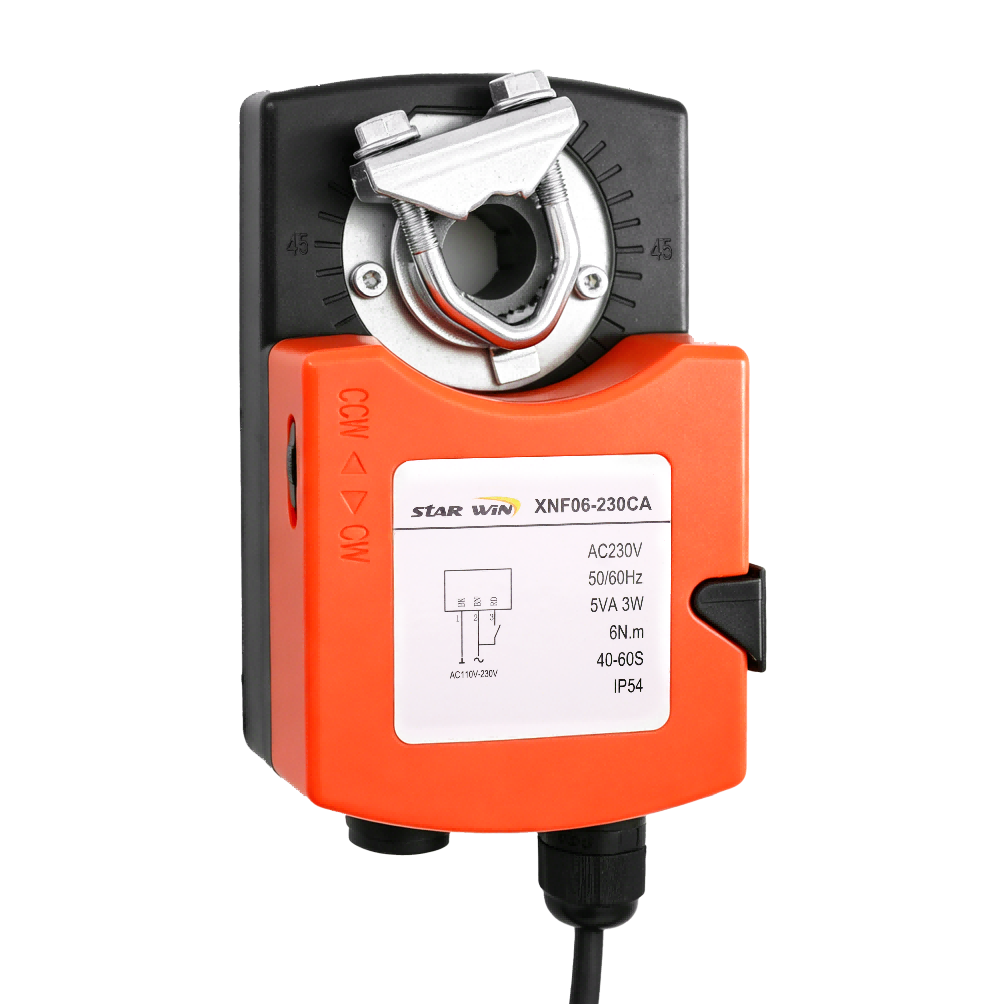

XNF06/10…(S1)CA Приводы воздушных заслонок переключательного типа без пружинного возврата
