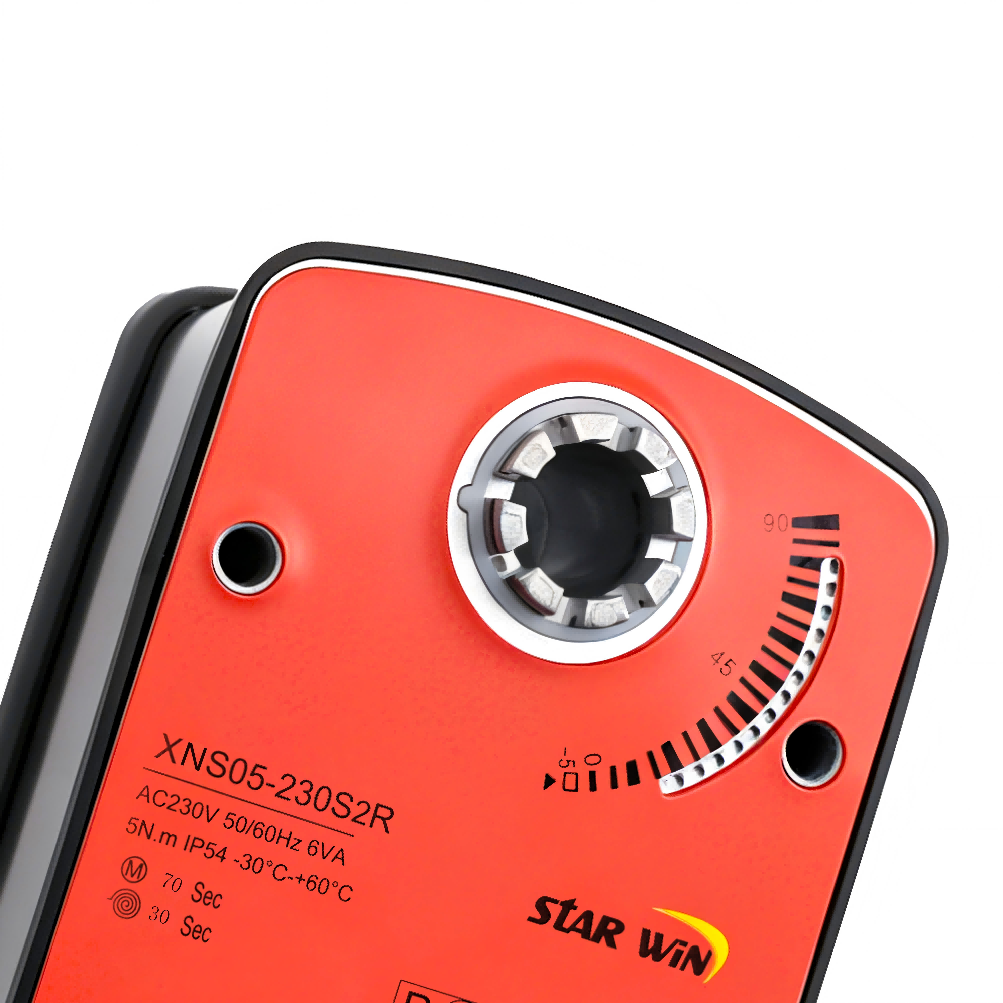

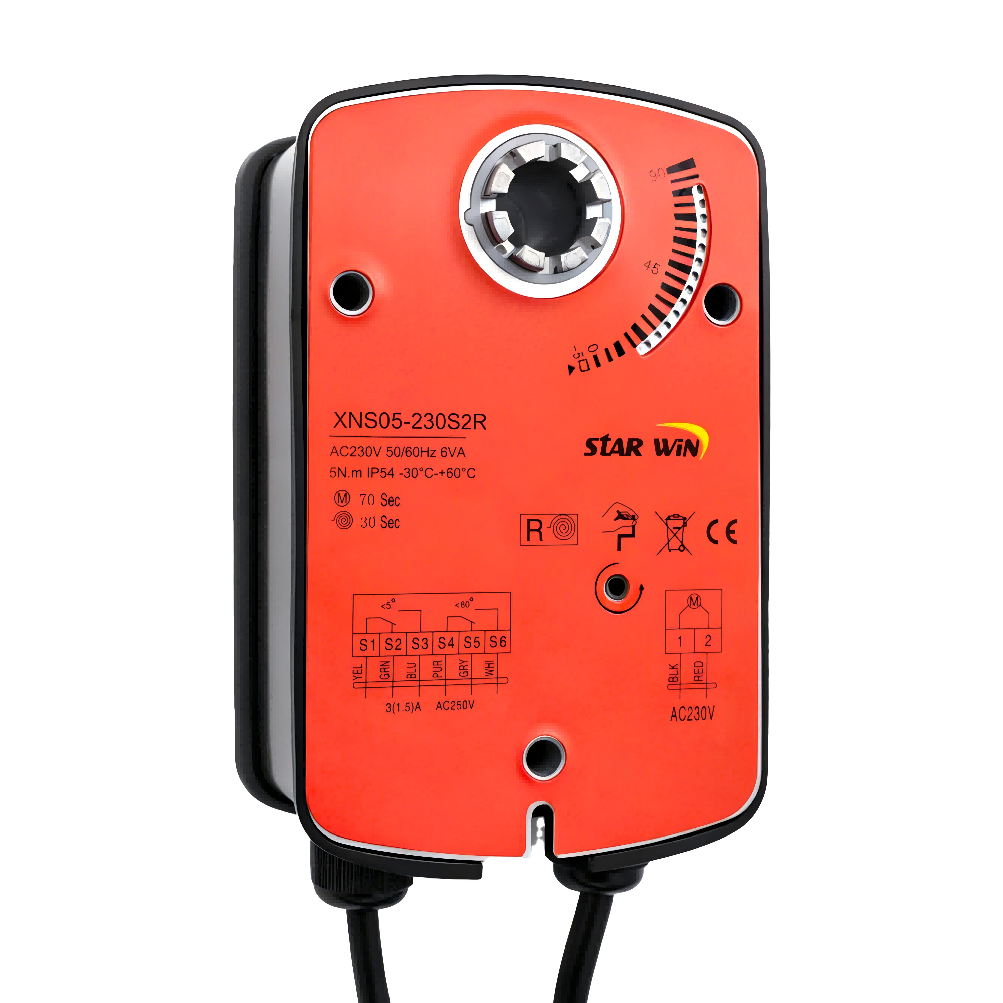

XNS05…S2R Приводы воздушных заслонок с пружинным возвратом дискретного типа
Приводы серии XNS с пружинным возвратом дискретного управления разработаны для систем отопления, вентиляции и кондиционирования воздуха (ОВКВ), а также систем дымоудаления пожарной сигнализации. Механизм ручного поворота оснащён зубчатой передачей, благодаря которой ручное прокручивание заслонки осуществляется с малым усилием.
Описание
маркер
Основные технические характеристики
| Параметр изделия | Значение |
| Выходной крутящий момент | 5 Н·м |
| Максимальная площадь воздушной заслонки | 1,0 м² |
| Напряжение питания | Постоянное/переменное напряжение 24 В, переменное напряжение 110–230 В |
| Схема управления | Двухпроводное управление |

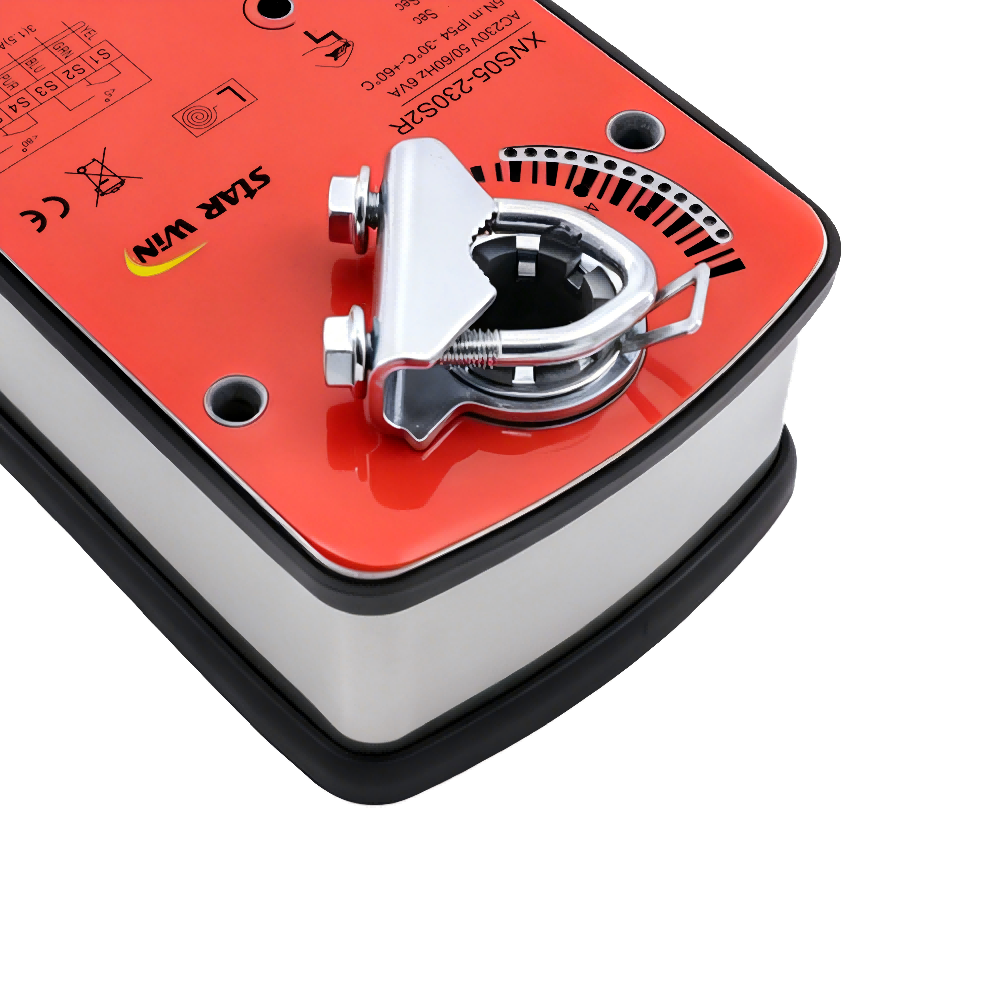

| Универсальный переходник под вал | Максимальный диаметр круглого вала Ø16 мм; максимальная ширина квадратного вала 12 мм |
| Механизм пружинного возврата | Встроенная пружина для автоматического возврата заслонки, подходит для широкого спектра объектов |
| Дополнительный термостат | Опционально устанавливается термостат на 72 °C |
Классификация модификаций
| Модель | Крутящий момент | Напряжение питания | Посадочный размер вала | Время поворота по часовой стрелке | Время возврата пружиной | Вспомогательные переключатели |
| XNS05-24S2RY | 5 Н·м | Постоянное/переменное 24 В | Ø6–16 мм | 30–40 с | 20 с | 2 шт. SPDT |
| XNS05-24S2RF | 5 Н·м | Постоянное/переменное 24 В | 12×12 мм | 30–40 с | 20 с | 2 шт. SPDT |
| XNS05-230S2RY | 5 Н·м | Переменное 110–230 В | Ø6–16 мм | 30–40 с | 20 с | 2 шт. SPDT |
| XNS05-230S2RF | 5 Н·м | Переменное 110–230 В | 12×12 мм | 30–40 с | 20 с | 2 шт. SPDT |
Габаритный чертеж привода
Полные технические данные
| Группа параметров | Параметр | XNS05-24S2RY(F) | XNS05-230S2RY(F) |
| Номинальное напряжение | Постоянное/переменное 24 В | Переменное напряжение 110–230 В, 50/60 Гц | |
| Управляющий сигнал | Двухпроводное управление | Двухпроводное управление | |
| Потребляемая мощность | 6 Вт при работе, 2 Вт в режиме ожидания | 6 Вт при работе, 2 Вт в режиме ожидания | |

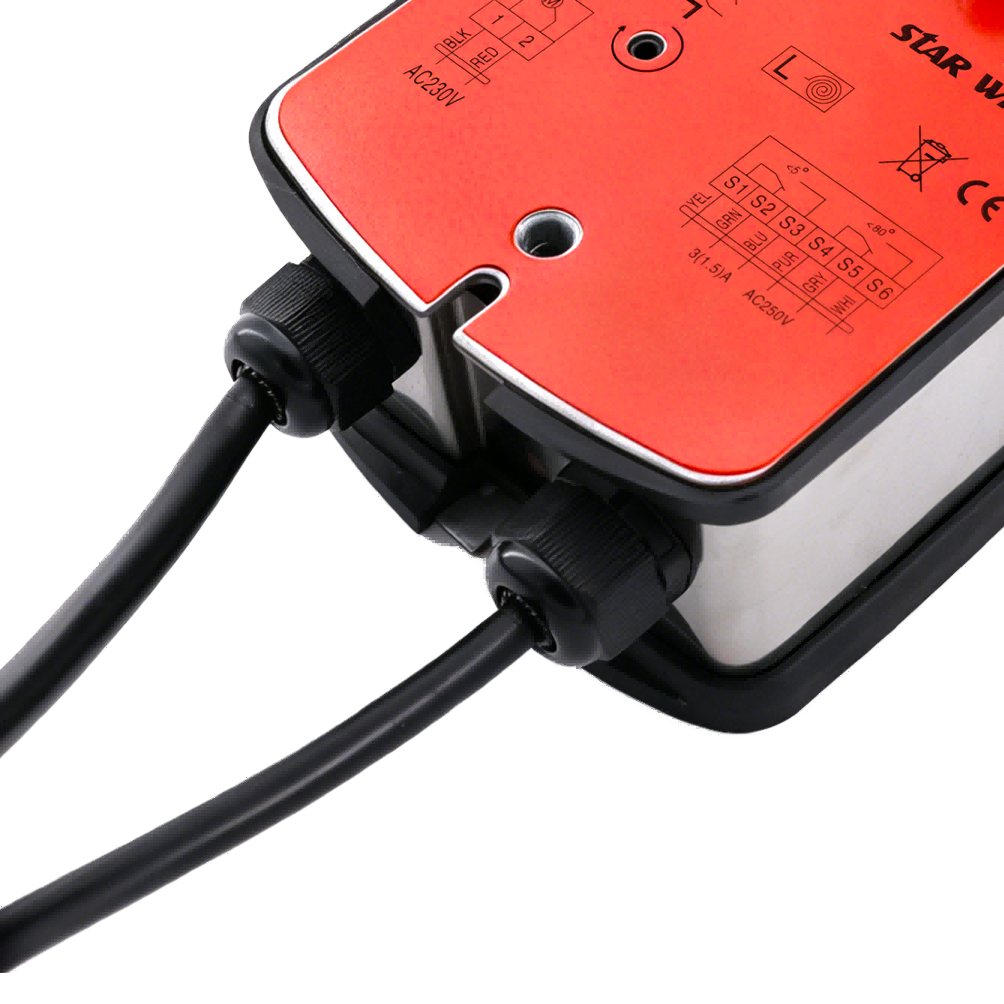

| Сечение подключаемых кабелей | 0,5 мм² | 0,5 мм² | |
| Выходной крутящий момент | 5 Н·м | 5 Н·м | |
| Максимальная площадь заслонки | 1,0 м² | 1,0 м² | |
| Диапазон поворота | Макс. 95°, рабочий участок −5°…90° | Макс. 95°, рабочий участок −5°…90° | |
| Индикация положения | Механический указатель положения заслонки | Механический указатель положения заслонки | |
| Ручной привод | Предусмотрен конструкцией | Предусмотрен конструкцией | |
| Время работы мотора и возврата пружиной | Мотор: 30–40 с, возврат пружиной: 20 с | Мотор: 30–40 с, возврат пружиной: 20 с | |
| Ресурс эксплуатации | 20 000 рабочих циклов | 20 000 рабочих циклов | |
| Максимальный уровень шума | Не более 30 дБ(А) при работе мотора; при срабатывании пружины до 45 дБ(А) | Не более 30 дБ(А) при работе мотора; при срабатывании пружины до 45 дБ(А) | |
| Класс электрозащиты | III | III | |
| Степень защиты корпуса | IP54 | IP54 | |
| Группа параметров | Параметр | XNS05-24S2RY(F) | XNS05-230S2RY(F) |
| Номинальное напряжение | Постоянное/переменное 24 В | Переменное напряжение 110–230 В, 50/60 Гц | |
| Управляющий сигнал | Двухпроводное управление | Двухпроводное управление | |
| Потребляемая мощность | 6 Вт при работе, 2 Вт в режиме ожидания | 6 Вт при работе, 2 Вт в режиме ожидания | |
| Сечение подключаемых кабелей | 0,5 мм² | 0,5 мм² |
Сопутствующие изделия
Часто задаваемые вопросы
Вопрос: Вы торговая компания или производитель? Ответ: Мы являемся производителем (заводом).
Вопрос: Какой срок поставки вашей продукции? Ответ: При наличии товара на складе срок поставки составляет, как правило, 3–7 рабочих дней. Если продукции нет в наличии, срок составляет 15–30 дней в зависимости от объема заказа.
Вопрос: Предусмотрена ли гарантия на ваши изделия? Ответ: На всю продукцию предоставляется трехлетний гарантийный срок.
