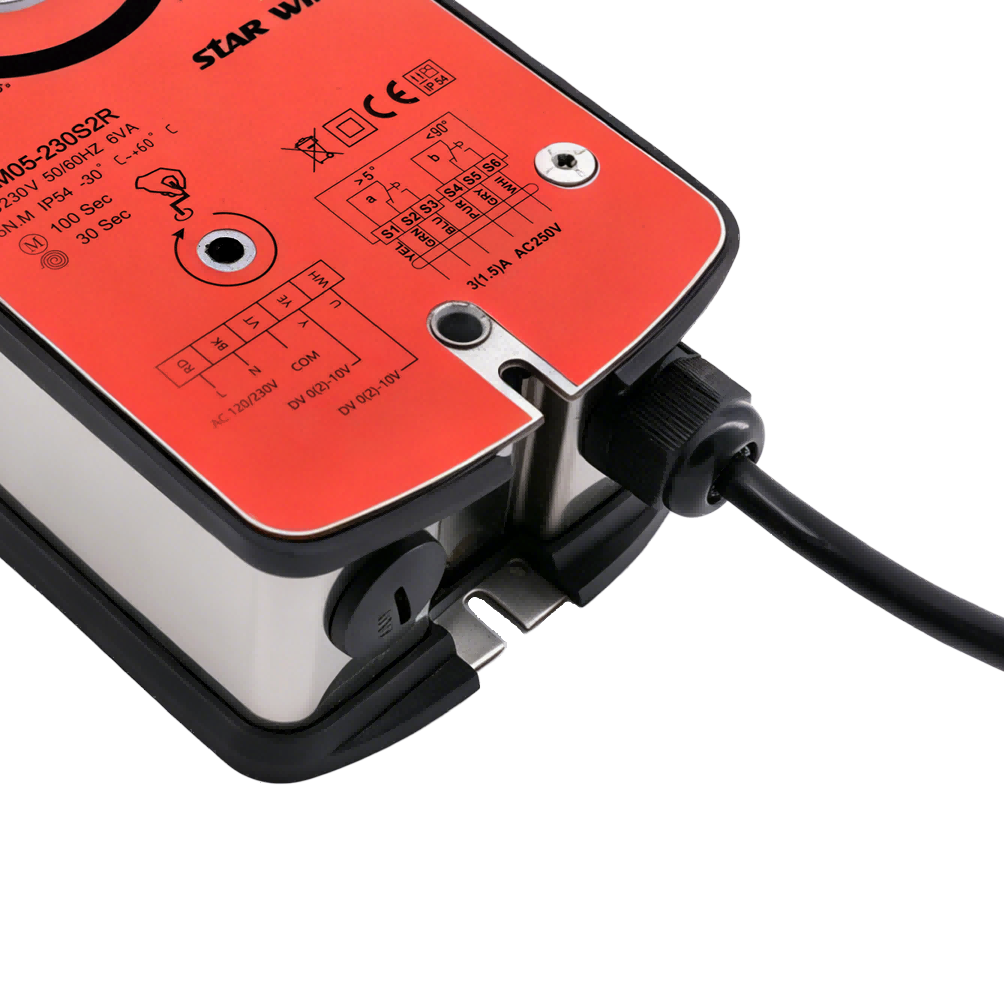

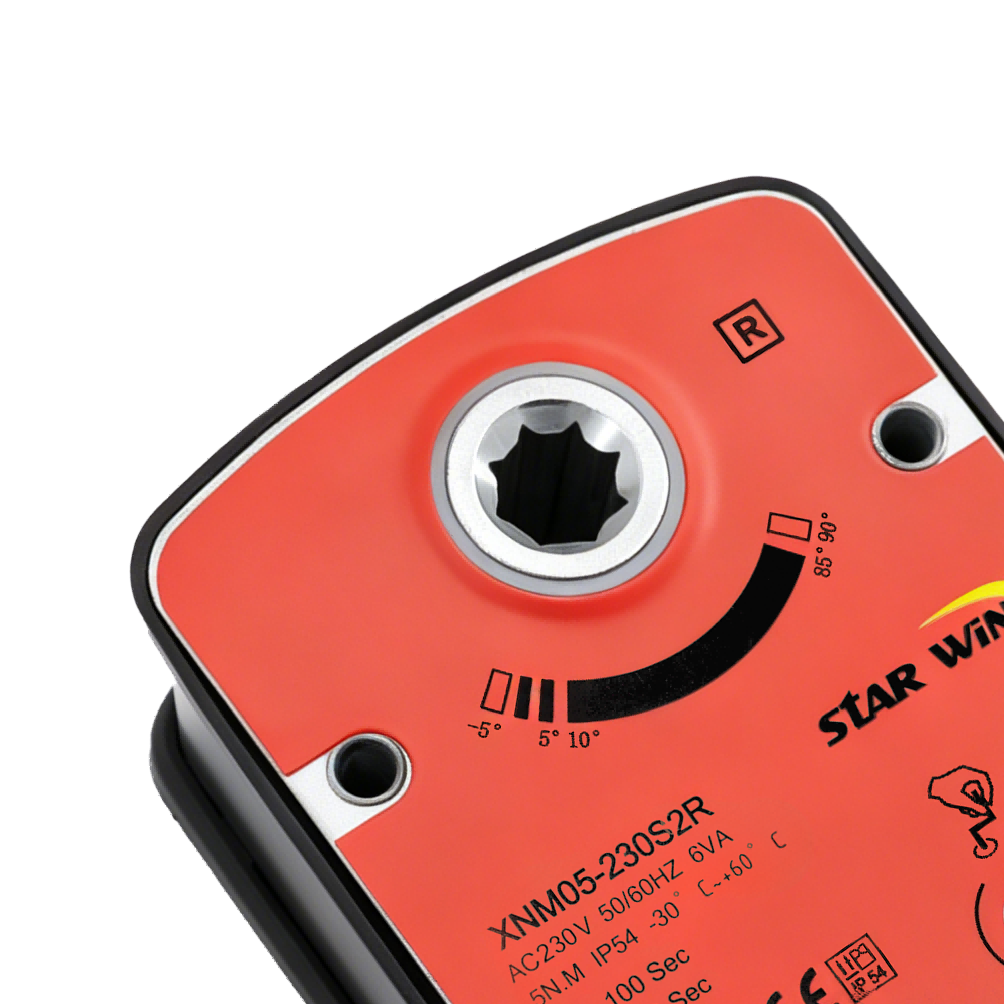

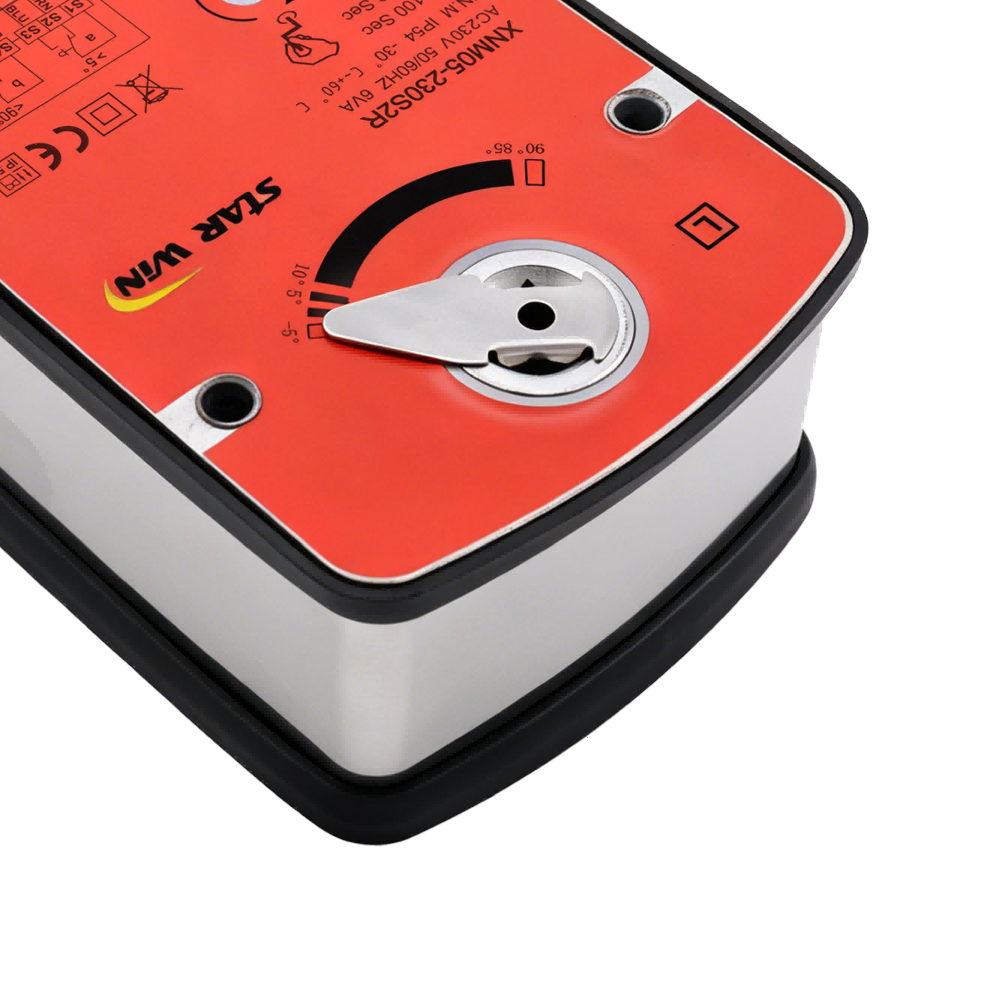

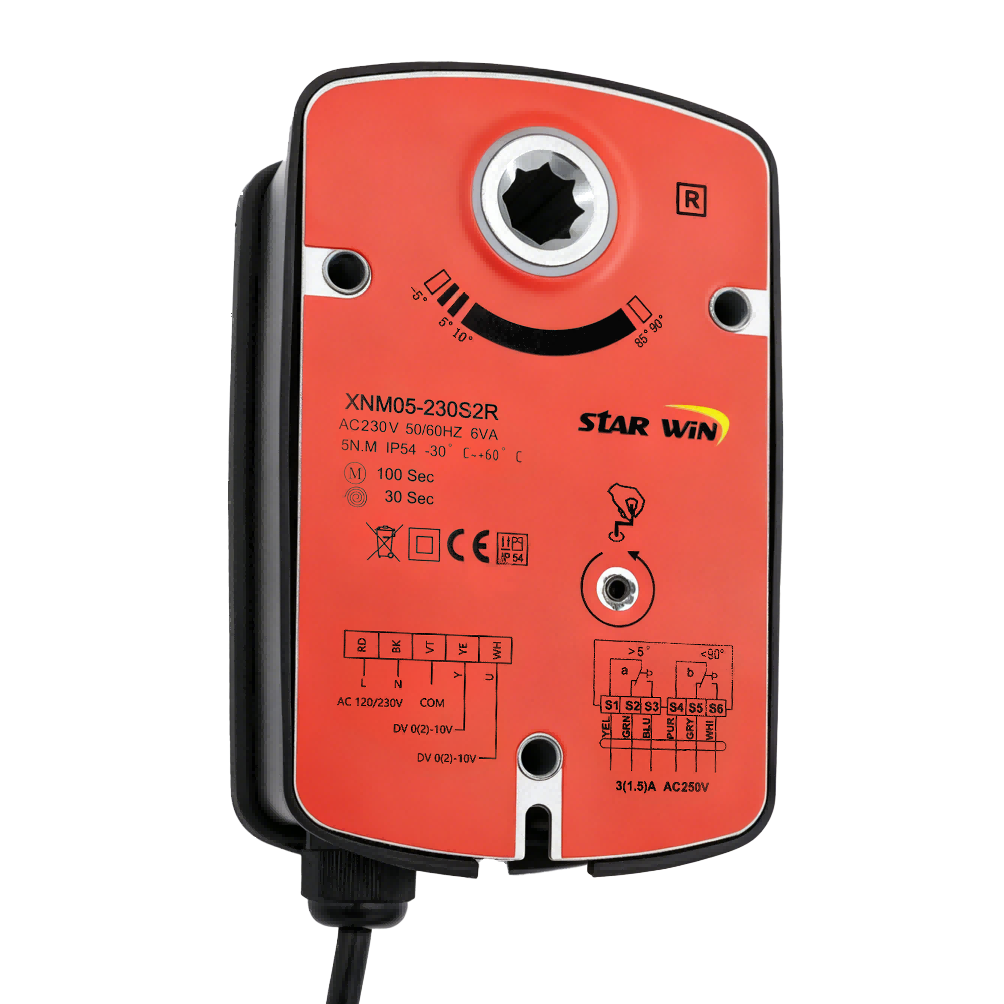

XNM05…S2R Приводы воздушных заслонок с пружинным возвратом аналогового типа
Приводы серии XNM с пружинным возвратом аналогового управления разработаны для систем отопления, вентиляции, кондиционирования воздуха и дымоудаления пожарной сигнализации. Устройство оснащено переключателем DIP для регулировки плавного выходного напряжения. Комбинация ручного поворота и самоблокирующего механизма упрощает эксплуатацию оборудования.
Описание
маркер
Основные технические характеристики
| Параметр | Значение |
| Выходной крутящий момент | 5 Н·м |
| Максимальная площадь воздушной заслонки | 1,0 м² |
| Напряжение питания | Постоянное/переменное напряжение 24 В, переменное напряжение 110–230 В |
| Тип управляющего сигнала | Аналоговый сигнал 0(2)–10 В |
| Сигнал обратной связи | Аналоговый сигнал 0(2)–10 В |
| Универсальный переходник под вал | Максимальный диаметр круглого вала Ø16 мм; максимальная ширина квадратного вала 12 мм |
| Механизм пружинного возврата | Встроенная возвратная пружина, подходит для широкого спектра объектов |
Классификация модификаций
| Модель | Крутящий момент | Напряжение питания | Посадочный размер вала | Время поворота по часовой стрелке | Время возврата пружиной | Вспомогательные переключатели |
| XNM05-24S2RY | 5 Н·м | Постоянное/переменное 24 В | Ø6–16 мм | 100 с | 30 с | 2 комплекта SPDT |
| XNM05-24S2RF | 5 Н·м | Постоянное/переменное 24 В | 12×12 мм | 100 с | 30 с | 2 комплекта SPDT |
| XNM05-230S2RY | 5 Н·м | Переменное 110–230 В | Ø6–16 мм | 100 с | 30 с | 2 комплекта SPDT |
| XNM05-230S2RF | 5 Н·м | Переменное 110–230 В | 12×12 мм | 100 с | 30 с | 2 комплекта SPDT |
Actuator Dimension Drawing
Габаритный чертеж привода
Полные технические данные
| Группа параметров | Показатель | XNM05-24S2RY(F) | XNM05-230S2RY(F) |
| Механические рабочие показатели | Номинальное напряжение | Постоянное/переменное напряжение 24 В | Переменное напряжение 110–230 В, 50/60 Гц |
| Управляющий сигнал | Входной сигнал 0(2)–10 В, сигнал обратной связи 0(2)–10 В | Входной сигнал 0(2)–10 В, сигнал обратной связи 0(2)–10 В | |
| Потребляемая мощность | 5 Вт при работе, 2 Вт в режиме ожидания | 5 Вт при работе, 2 Вт в режиме ожидания | |
| Сечение подключаемых кабелей | 0,5 мм² | 0,5 мм² | |
| Выходной крутящий момент | 5 Н·м | 5 Н·м | |
| Максимальная площадь заслонки | 1,0 м² | 1,0 м² | |
| Диапазон поворота | Макс. 95°, рабочий участок −5°…90° | Макс. 95°, рабочий участок −5°…90° | |
| Индикация положения | Механический указатель положения заслонки | Механический указатель положения заслонки | |
| Ручной привод | Предусмотрен конструкцией | Предусмотрен конструкцией | |
| Время работы мотора и возврата пружины | Время работы двигателя до 100 с, время возврата пружиной до 30 с | Время работы двигателя до 100 с, время возврата пружиной до 30 с | |
| Ресурс эксплуатации | 50 000 рабочих циклов | 50 000 рабочих циклов | |
| Максимальный уровень шума | Не более 30 дБ(А) при работе мотора; при срабатывании пружины до 45 дБ(А) | Не более 30 дБ(А) при работе мотора; при срабатывании пружины до 45 дБ(А) | |
| Класс электрозащиты | III | III | |
| Степень защиты корпуса | IP54 | IP54 | |
| Условия эксплуатации | Рабочая температура | −30 … +50 °C | −30 … +50 °C |
| Температура хранения | −40 … +70 °C | −40 … +70 °C | |
| Допустимая влажность воздуха | До 95% относительной влажности без образования конденсата (стандарт EN 60730-1) | До 95% относительной влажности без образования конденсата (стандарт EN 60730-1) | |
| Габариты и вес | Универсальная соединительная муфта | Квадратный вал 5–12 мм, круглый вал Ø6–Ø16 мм | Квадратный вал 5–12 мм, круглый вал Ø6–Ø16 мм |
| Масса устройства | 1,8 кг | 1,8 кг |
Сопутствующие изделия
Часто задаваемые вопросы
Вопрос: Вы торговая компания или производитель? Ответ: Мы являемся производителем (заводом).
Вопрос: Какой срок поставки вашей продукции? Ответ: При наличии товара на складе срок поставки составляет, как правило, 3–7 рабочих дней. Если продукции нет в наличии, срок составляет 15–30 дней в зависимости от объема заказа.
Вопрос: Предусмотрена ли гарантия на ваши изделия? Ответ: На всю продукцию предоставляется трехлетний гарантийный срок.
