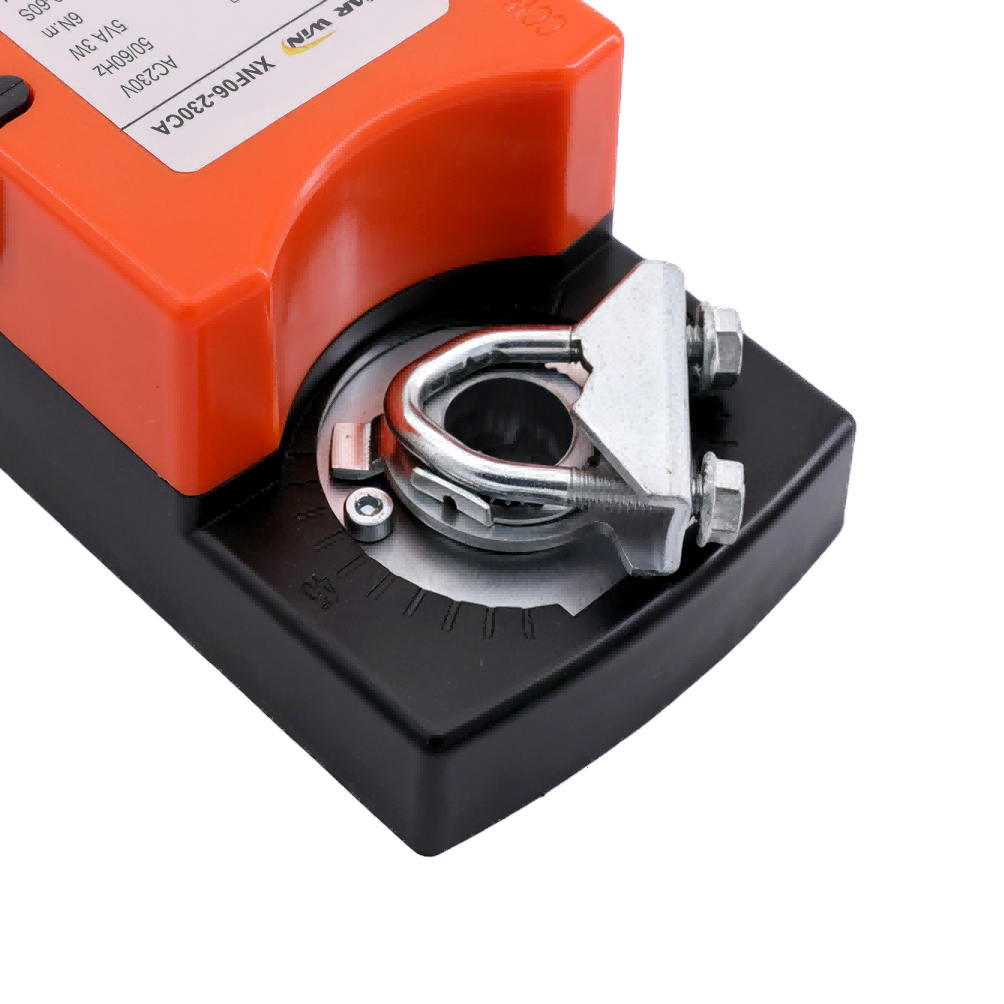

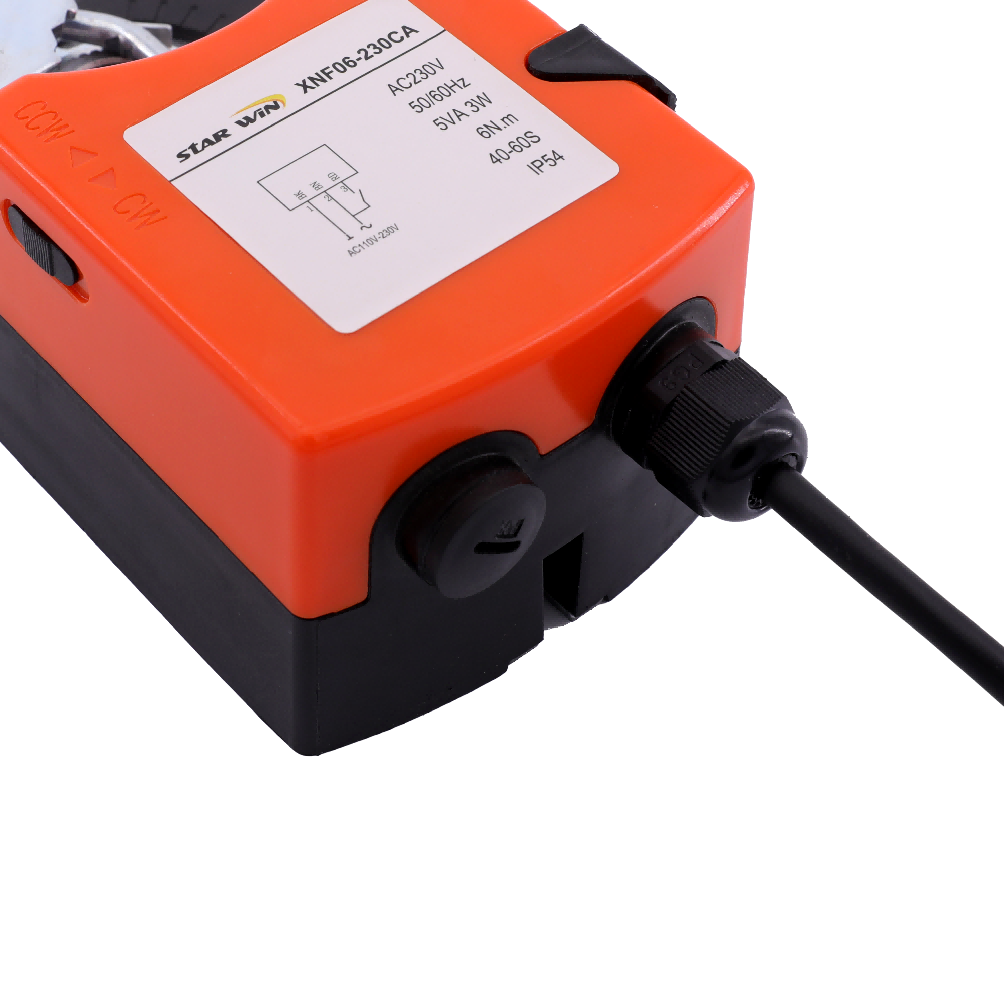

XNF06/10…(S1)CA Приводы воздушных заслонок переключательного типа без пружинного возврата
Приводы серии XNF без пружинного возврата специально разработаны и изготовлены для систем ОВКВ (отопление, вентиляция и кондиционирование воздуха). Устройство оснащено переключателем направления вращения, что позволяет удовлетворить требования клиентов по разным направлениям поворота заслонки. Муфтовой механизм упрощает ручную регулировку угла поворота, пусконаладочные работы и техническое обслуживание.
Описание
маркер
Основные характеристики изделия
| Параметр | Значение |
| Выходной крутящий момент | 6 Н·м, 10 Н·м |
| Максимальная площадь воздушной заслонки | 1,2 м² |
| Напряжение питания | Постоянное/переменное напряжение 24 В, переменное напряжение 110–230 В |
| Метод управления | Трехпроводное управление |
| Универсальный переходник | Максимальный диаметр круглого вала Ø16 мм; максимальная ширина квадратного вала 12 мм |
| Муфтовой механизм | В комплекте муфта для удобной ручной регулировки угла поворота, технического обслуживания и пусконаладки |
Классификация моделей
| Модель | Крутящий момент | Питание | Время рабочего хода | Время обратного хода | Вспомогательный переключатель |
| XNF06-24CA | 6 Н·м | Постоянное/переменное напряжение 24 В | 35–40 с | 30–35 с | 1 переключатель SPDT |
| XNF10-24CA | 10 Н·м | Постоянное/переменное напряжение 24 В | 35–40 с | 30–35 с | 1 переключатель SPDT |
| XNF06-24S1CA | 6 Н·м | Постоянное/переменное напряжение 24 В | 35–40 с | 30–35 с | 1 переключатель SPDT |
| XNF10-24S1CA | 10 Н·м | Постоянное/переменное напряжение 24 В | 35–40 с | 30–35 с | 1 переключатель SPDT |
| XNF06-230CA | 6 Н·м | Переменное напряжение 110–230 В | 35–40 с | 30–35 с | 1 переключатель SPDT |
| XNF10-230CA | 10 Н·м | Переменное напряжение 110–230 В | 35–40 с | 30–35 с | 1 переключатель SPDT |
| XNF06-230S1CA | 6 Н·м | Переменное напряжение 110–230 В | 35–40 с | 30–35 с | 1 переключатель SPDT |
| XNF10-230S1CA | 10 Н·м | Переменное напряжение 110–230 В | 35–40 с | 30–35 с | 1 переключатель SPDT |
Чертеж габаритов привода
Схемаподключенияпривода
Технические данные
| Model | XNF06-24(S1)CA | XNF10-24(S1)CA | XNF06-230(S1)CA | XNF10-230(S1)CA | Model | XNF06-24(S1)CA | ||
| Механические параметры | Номинальное напряжение | AC/DC 24 В | AC 110–230 В, 50/60 Гц | Механические параметры | Номинальное напряжение | AC/DC 24 В | ||
| Сигнал управления | Трехпроводное управление | Сигнал управления | ||||||
| Потребляемая мощность | 5 Вт в рабочем режиме, 2 Вт в режиме ожидания | Потребляемая мощность | ||||||
| Сечение провода | 0,5 мм² | Сечение провода | 0,5 мм² | |||||
| Выходной момент | 6 Н·м | 10 Н·м | 6 Н·м | 10 Н·м | Выходной момент | 6 Н·м | ||
| Площадь заслонки | 1,2 м² | 2 м² | 1,2 м² | 2 м² | Площадь заслонки | 1,2 м² | ||
| Угол поворота | Макс. 90°, диапазон 0°–90° | Угол поворота | Макс. 90°, диапазон 0°–90° | |||||
| Индикация положения | Механическая индикация | Индикация положения | Механическая индикация | |||||
| Ручное управление | Доступно | Ручное управление | ||||||
| Направление вращения | Ручная регулировка переключателем направления | Направление вращения | ||||||
| Срок службы | 50 000 циклов срабатывания | Срок службы | ||||||
| Максимальный уровень шума | Макс. 30 дБ(А) при работе двигателя | Максимальный уровень шума | ||||||
| Класс защиты от поражения электротоком | III | Класс защиты от поражения электротоком | III | |||||
| ЗащитаУсловия эксплуатации | Степень защиты оболочки | IP54 | ЗащитаУсловия эксплуатации | Степень защиты оболочки | IP54 | |||
| Рабочая температура | -30…+50 °С | Рабочая температура | -30…+50 °С | |||||
| Температура хранения | -40…+70 °С | Температура хранения | -40…+70 °С | |||||
| Относительная влажность | 95% RH, без конденсации / по стандарту EN 60730-1 | Относительная влажность | 95% RH, без конденсации / по стандарту EN 60730-1 | |||||
| Габариты и масса | Универсальная муфта | 5–12 мм (квадратный вал), φ6–φ16 мм (круглый вал) | Габариты и масса | Универсальная муфта | 5–12 мм (квадратный вал), φ6–φ16 мм (круглый вал) | |||
| Масса | 0,85 кг | Масса | 0,85 кг |
